在Cesium中，图层（Imagery Layer）是地图数据的基本展示方式之一。它们可以是来自不同来源的影像或矢量数据，例如卫星图像、网格、地形图、单张图像等。图层的叠加顺序对于地图的可视化效果至关重要，因为不同的图层可能会覆盖在彼此之上，影响用户的交互体验和数据呈现。
本篇文章将详细介绍如何在Cesium中管理图层叠加顺序，涵盖以下几个方面：
- 图层的基本概念
- Cesium中的图层叠加顺序
- 图层的管理方法
- 如何使用Cesium代码实现图层的叠加顺序控制
- 通过GUI调控图层的顺序与显示效果
1. 图层的基本概念
在Cesium中，ImageryLayer 是用来展示栅格图像的基本单元。每个图层可以有不同的数据源，例如影像、地图、网格或其他任何栅格类型的数据。你可以将这些图层加载到Cesium Viewer中来构建你自己的地图界面。
图层可以通过不同的ImageryProvider来创建，ImageryProvider是用于提供图像源的抽象类。最常见的ImageryProvider类型包括：
- IonImageryProvider：通过Cesium Ion服务加载图像。
- GridImageryProvider：提供自定义网格样式的图层。
- SingleTileImageryProvider：显示单张图像的图层。
这些图层会在viewer.scene.imageryLayers中进行管理，允许用户控制图层的添加、删除、显示、隐藏、透明度调整等功能。
2. Cesium中的图层叠加顺序
图层的叠加顺序决定了哪个图层位于前面，哪个位于后面。当多个图层被添加到场景中时，它们会按照添加的顺序进行渲染。默认情况下，第一个添加的图层在底层，而最后一个添加的图层在顶层。
图层顺序的控制方法：
- 添加图层：每当你通过
viewer.imageryLayers.add(layer)方法将图层添加到视图时，这些图层将按添加顺序叠加在一起。 - 调整图层顺序：通过
raise和lower方法，你可以在多个图层之间调整图层的显示顺序。
-
raise(layer)：将指定图层向前移动一层（即让它显示在其他图层的上面）。lower(layer)：将指定图层向后移动一层（即让它显示在其他图层的下面）。
3. Cesium图层管理的基本操作
3.1 添加图层
在Cesium中，图层可以通过ImageryLayer的构造函数进行创建，常见的图层包括影像图层和网格图层。使用ImageryLayer.fromProviderAsync()方法，你可以从提供商加载图层，或者直接用ImageryLayer构造函数手动创建图层。
javascript

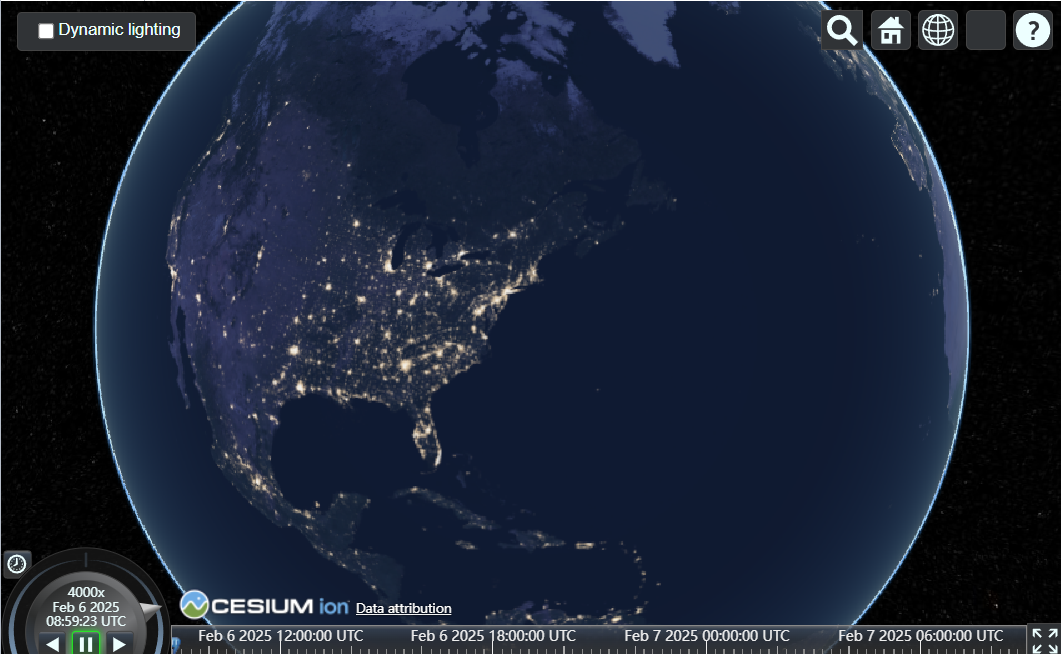

const blackMarble = Cesium.ImageryLayer.fromProviderAsync(
Cesium.IonImageryProvider.fromAssetId(3812)
);
blackMarble.alpha = 0.5; // 设置透明度
blackMarble.brightness = 2.0; // 设置亮度
viewer.scene.imageryLayers.add(blackMarble);3.2 控制图层显示与隐藏
你可以通过show属性来控制图层是否显示。此属性是一个布尔值，true表示显示，false表示隐藏。
javascript
blackMarble.show = false; // 隐藏图层
blackMarble.show = true; // 显示图层3.3 控制图层透明度
图层的透明度通过alpha属性进行设置。透明度的范围是0到1，其中0表示完全透明，1表示完全不透明。你可以在图层创建后动态调整这个值。
javascript
blackMarble.alpha = 0.7; // 设置透明度3.4 修改图层的顺序
在图层添加之后，你可以通过raise和lower方法调整图层的位置。下面的代码展示了如何将某个图层上移或下移。
javascript
viewer.imageryLayers.raise(blackMarble); // 上移
viewer.imageryLayers.lower(blackMarble); // 下移4. 示例代码：图层叠加顺序控制
假设你要添加多个图层，包括黑夜图层（Black Marble）、网格图层、和一张静态图片图层，并且你希望控制它们的叠加顺序和显示效果。以下是一个完整的示例代码，展示如何管理图层顺序并实现透明度控制、显示/隐藏等功能：
javascript
// 管理多个图层
let layers = viewer.scene.imageryLayers;
// 添加黑夜图层
const blackMarble = Cesium.ImageryLayer.fromProviderAsync(
Cesium.IonImageryProvider.fromAssetId(3812)
);
blackMarble.alpha = 0.5;
blackMarble.brightness = 2.0;
layers.add(blackMarble);
// 网格图层
const gridProvider = new Cesium.GridImageryProvider({
color: Cesium.Color.YELLOW,
cellAlpha: 0.5,
spacing: 1000000,
});
const gridLayer = new Cesium.ImageryLayer(gridProvider);
viewer.imageryLayers.add(gridLayer);
// 单张图片图层
let singleImageProvider = Cesium.SingleTileImageryProvider.fromUrl(
"./images/lcdm.png",
{
rectangle: Cesium.Rectangle.fromDegrees(89.5, 22.5, 114.5, 30.5)
}
);
let singleImgLayer = new Cesium.ImageryLayer(
await Promise.resolve(singleImageProvider)
);
viewer.imageryLayers.add(singleImgLayer);
// 将图层下移
viewer.imageryLayers.lower(singleImgLayer);
// 控制图层显示与顺序的GUI控制选项
let options = {
lower: function() {
viewer.imageryLayers.lower(singleImgLayer);
},
raise: function() {
viewer.imageryLayers.raise(singleImgLayer);
},
show: function() {
singleImgLayer.show = !singleImgLayer.show;
},
};
gui.add(options, 'lower').name("下移一层");
gui.add(options, 'raise').name("上移一层");
gui.add(options, 'show').name("显示/隐藏");
gui.add(singleImgLayer, 'alpha').name("透明度").min(0).max(1).step(0.1);
javascript在上述代码中，我们通过 gui.add 来为每个图层的管理功能（如上下移动、显示/隐藏、透明度调节）提供了用户界面（GUI）控件，方便在运行时交互式调整图层的显示效果。
5. 总结
在Cesium中，图层的叠加顺序是通过图层管理器 imageryLayers 来控制的。你可以通过 add 方法将图层添加到场景中，通过 raise 和 lower 方法来调整它们的顺序，使用 show 属性控制图层的显示与隐藏，并通过 alpha 属性来设置透明度。
掌握了图层管理技巧后，你可以根据实际需要灵活地创建和调整各种地图展示效果，从而打造出更加动态和互动性强的地理信息系统（GIS）应用。
希望通过这篇文章，你能够更好地理解和应用Cesium中的图层叠加顺序控制，提升你的地图开发体验！
