Cesium 中的 MSAA 详解与使用指南

点击查看：最新Cesium可视化系统实战视频课程

Cesium 是一个强大的开源 3D 地球可视化库，常用于 GIS、3D 建模等领域。随着复杂模型、瓦片和地形的渲染需求增加，画面质量显得尤为重要。多重采样抗锯齿（Multisample Anti-Aliasing，简称 MSAA）是提高 Cesium 场景渲染质量的重要技术之一。本文将详细讲解 MSAA 的原理、Cesium 中 MSAA 的应用及相关设置方法。

一、什么是 MSAA？

在 3D 渲染中，当我们将几何图形投影到像素网格时，由于分辨率限制，边缘可能会出现“锯齿”现象（aliasing）。MSAA 是一种抗锯齿技术，可以有效平滑这些锯齿，使画面更加细腻。

MSAA 的工作原理

1. 子像素采样：在 MSAA 中，每个像素会被分成多个子像素（取决于 MSAA 的采样倍数，例如 2x、4x、8x 等）。
2. 几何覆盖测试：GPU 在渲染时，会计算几何图形覆盖了哪些子像素区域，并为每个子像素生成颜色。
3. 颜色平均：最终，每个像素的颜色由其所有子像素颜色的加权平均值计算得出。

MSAA 的优势在于：

• 高效：相比于其他抗锯齿算法（如 FXAA 和 SSAA），MSAA 对性能的影响较小。
• 图像质量：能显著减少几何边缘锯齿，尤其在 3D 场景中表现尤为突出。

二、Cesium 中的 MSAA 支持

Cesium 支持 MSAA，以提高复杂 3D 场景的渲染质量。通过调整 MSAA 采样倍数，可以平衡图像质量与性能。

1. 检测浏览器是否支持 MSAA

在 Cesium 中，部分浏览器或 GPU 硬件可能不支持 MSAA。因此，在启用 MSAA 前，需要进行支持性检测：

javascript
const scene = viewer.scene;
if (!scene.msaaSupported) {
  window.alert("This browser does not support MSAA.");
}

scene.msaaSupported 属性返回一个布尔值，表示当前环境是否支持 MSAA。如果不支持，可以选择其他抗锯齿策略（如 FXAA）。

2. 配置 MSAA 采样倍数

Cesium 提供了 scene.msaaSamples 属性，允许开发者设置 MSAA 的采样倍数。可选值包括 1（关闭 MSAA）、2（2x）、4（4x）和 8（8x）。

示例代码：

javascript
scene.msaaSamples = 8; // 启用 8 倍 MSAA

MSAA 的采样倍数越高，抗锯齿效果越好，但同时也会消耗更多的 GPU 性能。

3. 如何动态切换 MSAA 设置

在一些应用场景中，用户可能希望动态调整 MSAA 的采样倍数，以便在高质量和高性能之间切换。可以通过一个菜单让用户选择不同的 MSAA 设置：

示例代码：

const samplingOptions = [
  {
    text: "MSAA 8x",
    onselect: function () {
      scene.msaaSamples = 8;
    },
  },
  {
    text: "MSAA 4x",
    onselect: function () {
      scene.msaaSamples = 4;
    },
  },
  {
    text: "MSAA 2x",
    onselect: function () {
      scene.msaaSamples = 2;
    },
  },
  {
    text: "MSAA off",
    onselect: function () {
      scene.msaaSamples = 1;
    },
  },
];

Sandcastle.addToolbarMenu(samplingOptions);

上述代码中，用户可以通过选择菜单项动态更改 MSAA 设置。

4. 配置场景与 MSAA 的结合

为了展示 MSAA 的效果，可以加载一个简单的 3D 模型或瓦片数据。在代码示例中，提供了 3 种不同的场景切换选项：

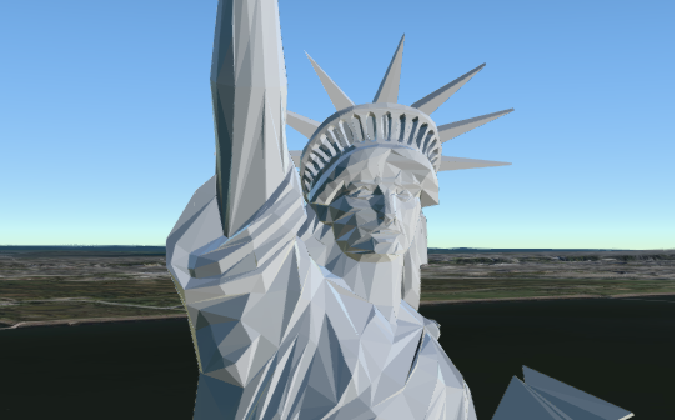

• Statue of Liberty：加载自由女神像的 3D 瓦片数据。
• 3D Tiles BIM：加载建筑信息模型（BIM）数据。
• Hot Air Balloon：加载一个简单的热气球模型。

const options = [
  {
    text: "Statue of Liberty",
    onselect: function () {
      viewer.entities.removeAll();
      scene.primitives.removeAll();
      createTileset(75343);
    },
  },
  {
    text: "3D Tiles BIM",
    onselect: function () {
      viewer.entities.removeAll();
      scene.primitives.removeAll();
      createTileset(2464651);
    },
  },
  {
    text: "Hot Air Balloon",
    onselect: function () {
      viewer.entities.removeAll();
      scene.primitives.removeAll();
      createModel(
        "../SampleData/models/CesiumBalloon/CesiumBalloon.glb",
        1000.0,
      );
    },
  },
];

Sandcastle.addToolbarMenu(options);

在切换场景的同时，可以动态调整 MSAA 设置，比较不同采样倍数下的效果。

三、性能与图像质量的权衡

1. 采样倍数对性能的影响

MSAA 的性能开销主要与以下因素有关：

• 采样倍数：采样倍数越高，子像素的计算量越大，性能开销越高。
• 场景复杂度：复杂模型或大量瓦片数据的渲染对 GPU 要求更高。
• 硬件性能：高端 GPU 能够更好地支持高倍数的 MSAA，而低端设备可能无法承受。

一般来说：

• 低端设备：建议关闭 MSAA（msaaSamples = 1）或使用 2x MSAA。
• 中端设备：可以选择 4x MSAA，兼顾质量与性能。
• 高端设备：8x MSAA 提供了最佳的图像质量，适用于对细节要求较高的场景。

2. 不同抗锯齿技术的比较

除了 MSAA，Cesium 还支持 FXAA（快速近似抗锯齿）。两者的特点如下：

四、实践建议

1. 环境检测：在应用初始化时，检查用户环境是否支持 MSAA。如果不支持，可以提供 FXAA 作为替代方案。
2. 动态调整：为用户提供动态调整 MSAA 选项，根据需要在质量与性能之间平衡。
3. 测试与优化：在开发阶段，针对目标设备进行测试，确保在不同硬件环境下都能获得最佳效果。

五、总结

MSAA 是 Cesium 中重要的抗锯齿技术，能有效提高 3D 场景的图像质量。通过合理设置 MSAA 的采样倍数，可以在画质和性能之间找到平衡点。在实际应用中，开发者可以结合硬件环境和场景需求，动态调整 MSAA 配置，从而为用户提供最佳的可视化体验。

希望本文能够帮助您更好地理解和使用 Cesium 中的 MSAA 技术！
