使用 Cesium 加载GLTF模型的详细讲解

点击查看：最新Cesium可视化系统实战视频课程

Cesium 是一个强大的 WebGL 开源库，广泛应用于地理信息系统（GIS）和三维地图可视化领域。通过 Cesium，开发者可以轻松加载并展示 3D 模型，如飞机、车辆、建筑等。本文将基于上述代码，详细讲解如何使用 Cesium 加载 3D 模型，以及实现交互式模型选择。

一、基本概念

在 Cesium 中，3D 模型通常以 glTF 或 GLB 格式加载。Cesium 提供了丰富的接口用于展示模型并进行交互操作。常见用途包括添加动画、调整模型位置和姿态、设置缩放比例等。

本文示例代码的功能包括：

1. 初始化一个 Cesium Viewer。
2. 加载不同的 3D 模型到场景中。
3. 添加模型选择菜单，实现动态加载不同类型的模型。

二、代码结构概览

代码可以分为以下几个主要部分：

1. 初始化 Cesium.Viewer。
2. 创建 createModel 函数，用于加载和定位模型。
3. 配置模型选择菜单，动态选择加载模型。

三、初始化 Cesium Viewer

首先，初始化一个 Cesium.Viewer 对象，它是 Cesium 的核心对象，负责管理地图场景的渲染和交互。

javascript
const viewer = new Cesium.Viewer("cesiumContainer", {
  infoBox: false, // 关闭信息框
  selectionIndicator: false, // 关闭实体选择指示器
  shadows: true, // 启用模型阴影
  shouldAnimate: true, // 启用动画
});

参数说明

• infoBox: 控制是否显示实体的详细信息框。
• selectionIndicator: 控制是否显示实体被选中的指示器。
• shadows: 开启场景中的动态阴影效果。
• shouldAnimate: 允许场景中存在的动画模型正常运行。

四、加载模型函数 createModel

1. 功能概述

createModel 是一个通用函数，用于加载 3D 模型到场景中，并设置模型的位置信息、朝向、缩放比例等。它还支持动态清除先前的实体，确保场景中只保留一个模型。

function createModel(url, height) {
  // 清除场景中的所有实体
  viewer.entities.removeAll();

  // 定义模型的位置
  const position = Cesium.Cartesian3.fromDegrees(
    -123.0744619, // 经度
    44.0503706,   // 纬度
    height        // 高度（单位：米）
  );

  // 设置模型的方向
  const heading = Cesium.Math.toRadians(135); // 方位角（度数转弧度）
  const pitch = 0; // 俯仰角
  const roll = 0; // 翻滚角
  const hpr = new Cesium.HeadingPitchRoll(heading, pitch, roll);
  const orientation = Cesium.Transforms.headingPitchRollQuaternion(position, hpr);

  // 添加模型到场景
  const entity = viewer.entities.add({
    name: url, // 模型的名称
    position: position, // 模型的位置
    orientation: orientation, // 模型的朝向
    model: {
      uri: url, // 模型的路径
      minimumPixelSize: 128, // 模型的最小像素尺寸
      maximumScale: 20000, // 模型的最大缩放倍数
    },
  });

  // 使相机跟随模型
  viewer.trackedEntity = entity;
}

2. 关键部分详解

（1）位置计算

模型的位置由 Cesium.Cartesian3.fromDegrees 方法定义。它接收经度、纬度和高度（单位：米）作为参数，返回一个三维笛卡尔坐标值，表示模型在地球上的具体位置。

const position = Cesium.Cartesian3.fromDegrees(
  -123.0744619, // 经度
  44.0503706,   // 纬度
  height        // 高度
);

（2）方向设置

通过 HeadingPitchRoll 设置模型的朝向：

• Heading（航向角）: 模型在水平面上的旋转角度。
• Pitch（俯仰角）: 模型的上下倾斜角度。
• Roll（滚转角）: 模型的左右倾斜角度。

航向角需要用 Cesium.Math.toRadians 将角度值转换为弧度值。

javascript
const heading = Cesium.Math.toRadians(135);
const pitch = 0;
const roll = 0;
const hpr = new Cesium.HeadingPitchRoll(heading, pitch, roll);

通过 Cesium.Transforms.headingPitchRollQuaternion 函数，将 HeadingPitchRoll 转换为四元数，最终用作模型的方向。

（3）模型加载

模型加载通过 viewer.entities.add 添加到场景中，uri 属性指定模型文件的路径，minimumPixelSize 和 maximumScale 控制模型的大小和缩放行为。

const entity = viewer.entities.add({
  model: {
    uri: url,
    minimumPixelSize: 128,
    maximumScale: 20000,
  },
});

（4）相机跟随

通过 viewer.trackedEntity，设置相机跟随模型，确保模型始终处于视野范围内。

五、模型选择菜单

通过配置菜单选项，允许用户动态选择加载的模型。代码中的 options 数组定义了多个模型选项，每个选项包含模型名称和对应的 onselect 回调函数。

const options = [
  {
    text: "Aircraft",
    onselect: function () {
      createModel("../SampleData/models/CesiumAir/Cesium_Air.glb", 5000.0);
    },
  },
  {
    text: "Drone",
    onselect: function () {
      createModel("../SampleData/models/CesiumDrone/CesiumDrone.glb", 150.0);
    },
  },
  // 其他模型选项
];

添加菜单

通过 Sandcastle.addToolbarMenu 将选项加载为工具栏菜单，供用户选择不同的模型。

javascript
Sandcastle.addToolbarMenu(options);

六、加载示例模型

上面的代码支持加载多种模型，例如：

1. 飞机模型（Aircraft）：

• • 路径：../SampleData/models/CesiumAir/Cesium_Air.glb
  • 高度：5000.0 米

2. 无人机模型（Drone）：

• • 路径：../SampleData/models/CesiumDrone/CesiumDrone.glb
  • 高度：150.0 米

3. 地面车辆（Ground Vehicle）：

• • 路径：../SampleData/models/GroundVehicle/GroundVehicle.glb
  • 高度：0 米

通过选择不同的菜单项，调用对应的 onselect 方法动态加载模型。

七、完整代码

完整代码展示如下：

const viewer = new Cesium.Viewer("cesiumContainer", {
  infoBox: false,
  selectionIndicator: false,
  shadows: true,
  shouldAnimate: true,
});

function createModel(url, height) {
  viewer.entities.removeAll();
  const position = Cesium.Cartesian3.fromDegrees(-123.0744619, 44.0503706, height);
  const heading = Cesium.Math.toRadians(135);
  const pitch = 0;
  const roll = 0;
  const hpr = new Cesium.HeadingPitchRoll(heading, pitch, roll);
  const orientation = Cesium.Transforms.headingPitchRollQuaternion(position, hpr);
  const entity = viewer.entities.add({
    name: url,
    position: position,
    orientation: orientation,
    model: {
      uri: url,
      minimumPixelSize: 128,
      maximumScale: 20000,
    },
  });
  viewer.trackedEntity = entity;
}

const options = [
  { text: "Aircraft", onselect: () => createModel("../SampleData/models/CesiumAir/Cesium_Air.glb", 5000.0) },
  { text: "Drone", onselect: () => createModel("../SampleData/models/CesiumDrone/CesiumDrone.glb", 150.0) },
  { text: "Ground Vehicle", onselect: () => createModel("../SampleData/models/GroundVehicle/GroundVehicle.glb", 0) },
];

Sandcastle.addToolbarMenu(options);

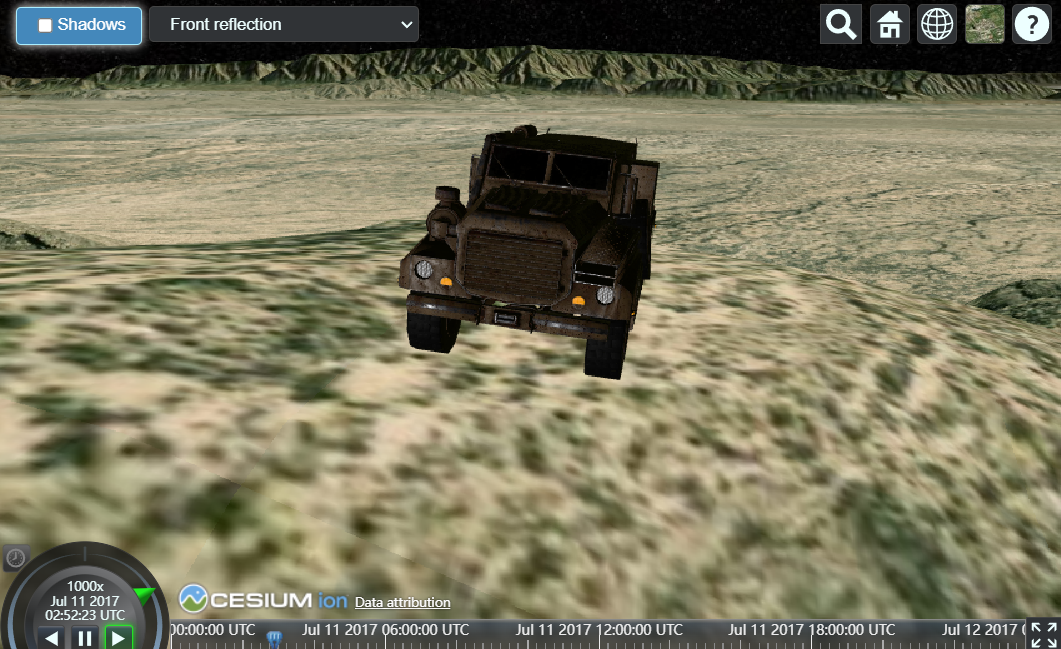

八、运行效果

运行代码后，页面加载 Cesium 地图容器，用户可以通过菜单选择模型，动态加载到场景中。每次选择一个模型，场景会清除先前的模型并展示新模型。

九、总结

本文从代码解析、模型加载原理到菜单交互，详细讲解了如何使用 Cesium 加载 3D 模型。通过合理设置模型位置、方向和缩放参数，开发者可以轻松实现丰富的 3D 场景展示效果。这为 GIS 应用、虚拟现实和三维地图开发提供了强大的支持。
